Engrenagens

Baseado em informações obtidas como esta formula fornecida gratuitamente e o programa comercializado (U$ 26) por Matthias Wandel (http://woodgears.ca/gear_cutting/template.html) é automática para construção com definições de medidas em tamanho real, boas para ser impressa e posteriormente colada sobre a peça,pois desta maneira facilita em muito a confecção de engrenagens.
Existe formulas utilizadas em Mecânica Industrial para cálculos de diversos modelos de engrenagens para serem feitas em máquinas operatrizes.





Teremos a seguir o desenrolar da construção das engrenagens, as medidas ficaram assim


Diâmetro Maior 100,00 mm
Diâmetro Menor 62,50 mm
Espessura 15,00 mm

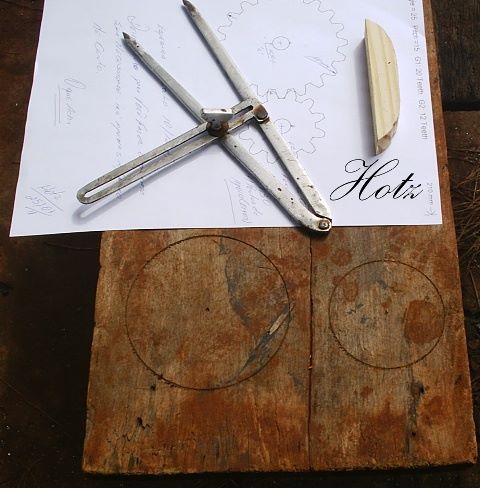

O primeiro passo foi a escolha do material (Reciclado) assim fazendo-se a marcação para o corte....

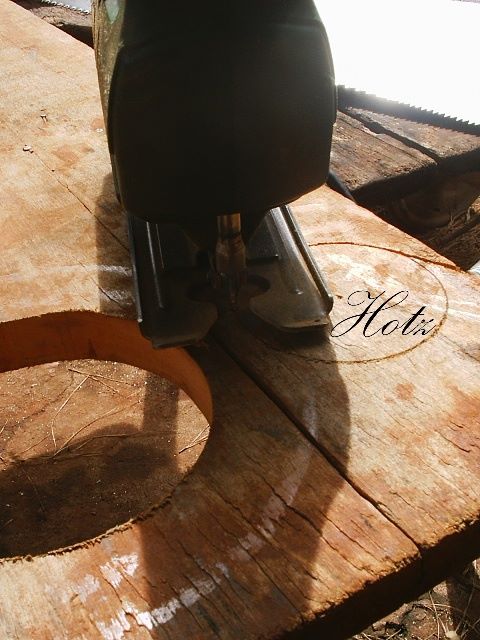

Desta feita foi feito o recorte dos discos para posterior usinagem....





Levei ao torno para obter as medidas pretendidas...(Utilizar maneiras disponíveis para tal processo de conformação)

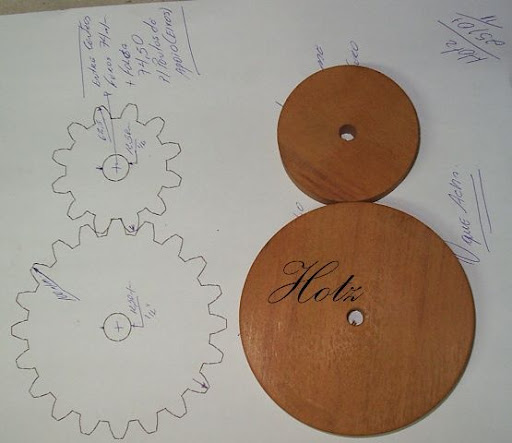

Aqui temos as peças usinadas, como podemos ver o desenho está na escala 1:1 assim facilitando o projeto.





Para facilitar o recorte colei o desenho da engrenagem, assim fica bem simplificado....

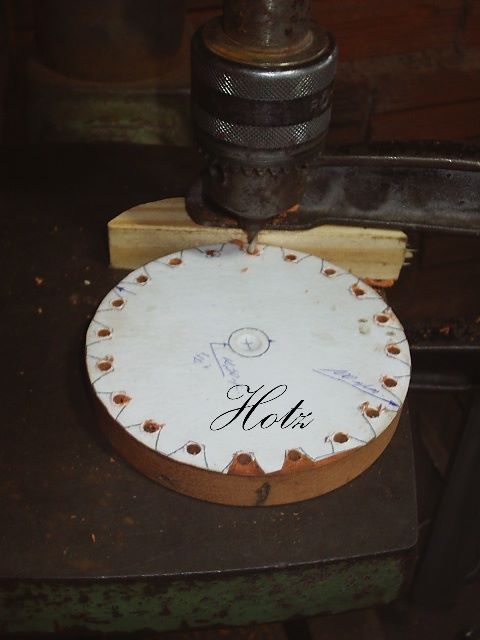

Após feita a colagem e seus afins levei a furadeira de bancada para furar a saída da lâmina de serra...





Durante o processo de furação atentar para as rebarbas causadas pela saída da broca, este fenômeno (rebarba) pode causar um desvio no alinhamento do furo assim deve-se tira-las para fazer o próximo, em meu caso usei um escariador mas pode-se fazer com lixa...

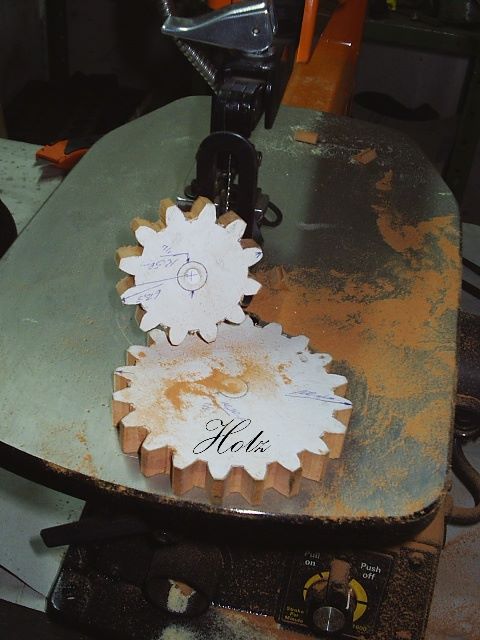

Assim dei o inicio ao recorte obedecendo o traçado do desenho....





Apos o recorte feito removi o papel e fiz o acabamento geral, entre os dentes utilizei lima chata para melhorar o acabamento...





Ferramentas:
Paquímetro
Compasso
Serra T-T Manual
Torno p/ Usinagem
Furadeira de Coluna
Serra T-T de Bancada
Limas - Brocas - escariador.


Consumíveis:
Madeira
Cola
Lixas
Papel Sulfite




Este processo descrito foi o primeiro trabalho feito em uma serra Tico Tico de bancada por mim, muito interessante para meu aprendizado.
Foi feita a pedido de um amigo do Madeira o Gilson que hoje já tem sua própria serra e já mostra desenvoltura com a mesma.


Espero que este seja de utilidade aos leitores.


Hotz

Cabo

Para iniciar este espaço com um serviço concreto trago a confecção e restauração dos cabos da Plaina  que restaurei.
Busquei utilizar material reciclado e na busca acabei a encontrar um batente de porta que estava descartado em um entulho, imediatamente recolhi a matéria prima mas não tinha certeza se teria resistência pois não sabia qual era sua espécie só que tinha a espessura e material em abundancia para o que eu pretendia.

Iniciei fazendo um esboço do cabo e perfurando para facilitar os cortes com arredondamento muito agudo para ser cortado com serra (devido sua espessura).
Ao iniciar o corte já me depararei com uma boa resistência da madeira assim vindo de encontro para o proposito que se destinava.

Utilizando uma serra tico tico manual fiz os cortes necessários para encontrar a forma desejada.

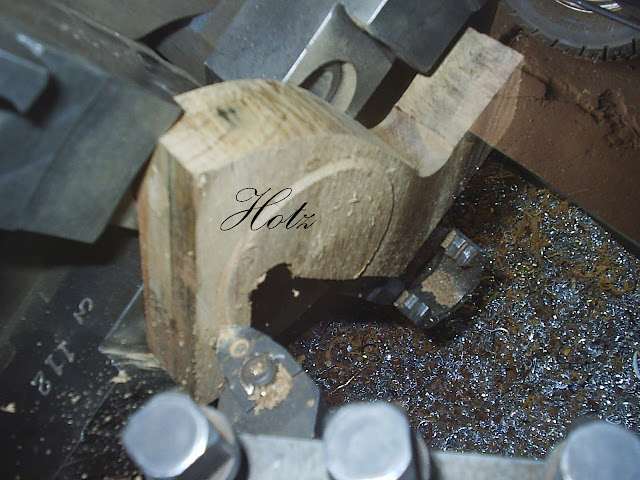

Devido a peça ter maior espessura e para facilitar levei-a ao torno para assim facear e chegar a medida pretendida.

Para obter um ponto de referencia para o acabamento utilizai o artificio de copiar em cartolina o perfil da base onde seria instalado o cabo, apos encontrar o perfil e arredondar os cantos em lixadeira utilizei uma esmerilhadeira pneumática com ponta montada de lixa para facilitar o acabamento e possibilitando melhores ajustes, devido ao pequeno diâmetro da lixa e podendo variar sua rotação facilitou em muito o processo.



Com o andar do acabamento resolvi melhorar a empunhadura do cabo criando ranhuras para acomodar os dedos que alem de melhorarem o pega deu um melhor visual ao cabo. Processo este que aproveitando-me do pequeno diâmetro da lixa e seu poder de desbaste fiz facilmente.

Após ter encontrado um perfil satisfatório passei a fazer os furos de fixação em furadeira de bancada,utilizando-me de ferramentas simples obtive bom resultado.

Nesta etapa tinha plena certeza que minha escolha de material era acertada e pelo pouco que sei a madeira é IPÊ bom de transformar e com boa resistência mecanica.
Mas ai veio a decepção pois encontrei um problema que inicialmente achei que era a broca que cousou mas ao analisar mais profundamente descobri uma fissura que poderia trazer danos futuros,desta feira reabri ainda mais o pequeno furo para introduzir um novo material e posteriormente dar acabamento, este material colei e recortei até a forma anterior.

Abaixo temos o resultado final que ficou imperceptível aos meus olhos.

Feito isto e passado o susto da possibilidade de perca de horas de serviço,resolvi dar mais um toque pessoal a peça resumindo floriando literalmente o cabo, processo que foi feito com um pirografo.

Feito o detalhe dei acabamento inicialmente com cerá automotiva e com mel de abelha, fiz o polimento para ter o acabamento próximo ao desejado.

E por ultimo temos a peça pronta com todos os detalhes e é claro como sempre com o nome do autor do serviço eu mesmo risss.

E para findar dei acabamento no outro cabo que teve sua tinta original lixada e como não poderia deixar passar fiz anéis com o processo de queimar a madeira para obter juntamente com o desenho que fiz um conjunto homogêneo.

Concluo o serviço nesta demonstração de um aprendiz na arte de transformar a MADEIRA em algo útil seguido e claro da recuperação (RESTAURAÇÃO) de uma  ferramenta que para mim trouxe uma enorme satisfação de tela em minhas mãos e poder transforma-la em algo belo aos meus olhos.


by Hotz.
19/09/11.
